Résumé: Pandan esè Stamping nan woulèt konik ak enpòte kat-estasyon gwo-kipeman tèt frèt, domaj tipik parèt tankou fann transverse nan koupe vid, fant sifas sou dyamèt ekstèn roulo ak chanfrein, osi byen ke Stamping plisman sou fas chanfrein. Analiz kòz rasin konfime tout domaj sa yo soti nan bon jan kalite materyèl pòv anvan tout koreksyon. Apre optimize teknik nan spheroidized annealed GCr15 fil baton dedye pou gwo -tèt frèt vitès, pwodwi a konplètman satisfè kondisyon pwodiksyon pratik.

Mo kle yo: conique a woulo bi; roulo conique; gwo-machin tèt frèt; GCr15 pote asye; defo; analiz echèk

1 Pwosesis machin nan kat-Estasyon gwo-Machin tèt frèt vitès

Pou amelyore kapasite Stamping pou woulèt konik ak dyamèt ekstèn plis pase 20 mm, yo adopte yon machin enpòte kat-estasyon gwo-tèt frèt. Ekipman an bay gwo pwodiktivite nan yon pousantaj Stamping jiska 100 moso pou chak minit epi li pwodui woulèt segondè-presizyon san flash apre yo fin fòme. Néanmoins, materyèl bwit yo pou machin sa a dwe spheroidized recuit fil fè baton, pandan domestik endikap espesyal fe manifakti yo sèlman founi GCr15 fe pi wo pase Φ20 milimèt nan fòm ba on jan. Apre negosyasyon, yon founisè asye espesyal bay Customized spheroidized annealed fil baton pou pwosesis sa a tit frèt.

Prensipal kondisyon teknik pou baton fil jijman an se jan sa a: trete atravè desen doub & doub penti kap dekale ak fini sifas; spheroidized annealing mikwostrikti rated Klas 2 ~ 4 pou chak GB/T18254-2002; dite kontwole nan 170 ~ 185 HB. Redi travay grav rive pandan milti-pase deformation frèt, ki anpeche fòmasyon ki vin apre yo, kidonk kondisyon dite relativman ba. Pwofondè dekarburizasyon sifas yon sèl-side pa dwe depase 0.8% dyamèt nominal asye; tolerans dimansyon nan dyamèt baton se 0 ~ -0.05 mm, ak espesifikasyon ki rete yo konfòme yo ak akò teknik acha ki enpòtan.

Stamping nan woulèt konik sou kat-estasyon an frèt tit machin kouvri kat estasyon k ap travay sekans: taye vid → fini boulvèsan → pre-fòme → fini fòme, ak fòm fòm yo montre nan Figi 1.

Figi 1 Dyagram eskematik Kat-Station Stamping Forming Process

Blank taye: Manch-tipe blanch taye jenere espas vid ki gen ti deformation ak figi fen apeprè pèpandikilè ak liy axial vid.

Fini boulvèsan: Nivo inegal fen vid fas pèpandikilè ak aks, inifye longè vid ak boulvèse sèk deyò vid.

Pre-fòmasyon: Apeprè fòme kontou konik la, retresi ti dimansyon nan fen, fòme kavite konkav sou gwo-fè fas a ak elaji dyamèt ekstèn deyò.

Fini fòme: Finalize dimansyon roulo nan tolerans espesifye.

Gwo deformation ak redi travay remakab pran plas sou gwo -chamfer fen, dyamèt ekstèn, fas nan fen tou de gwo ak ti bout ak ti-chanfren fen pandan tout fòme. Dite varyasyon woulèt fini nan diferan pozisyon ki nan lis nan tablo 1. Konpare ak woulèt ki soti nan yon sèl -estasyon près mekanik, pwodwi ki soti nan machin sa a prezante siperyè presizyon dimansyon, elimine pwosesis - tankou flash retire, dyamèt ekstèn mou fanm k'ap pile ak fen figi mou fanm k'ap pile, ki anpil amelyore pousantaj itilizasyon materyèl bwit.

Tablo 1 Varyasyon dite nan woulo so nan diferan pozisyon (Inite: HB)

2 Analiz defo nan Stamped Tapered woulèt

Pandan fòme woulèt konik jan yo montre nan Figi 1, defo renouvlab yo gen ladan fann transverse nan vid ki taye, fant sifas axial sou gwo -fen dyamèt ekstèn & chanfrein, ak defo plisman sou sifas chanfrein. Apre enspeksyon sistematik nan ekipman, mouri ak matyè premyè, se pòv bon jan kalite nan esè fil asye verifye kòm kòz la rasin.

2.1 Krak transverse nan Blank taye

Fant transverse paralèl ak avyon an taye souvan rive sou espas ki taye nan estasyon an koupe, deklanche arè ijans ak alam nan machin frèt tit. Espesimèn metalografik koupe nan espas vid ki fann yo grave ak 2% solisyon alkòl asid nitrique. Obsèvasyon mikwoskopik revele pèrlit lamèl masiv plis patikil karbid koryas (Figi 2). Pou chak GB/T18254 -2002 estanda pou wo-kabòn Kwòm kote yo pote asye, mikrostruktur spheroidized la sichofe ak klase pi wo a Klas 6. Yo mezire dite esansyèl nan vid fann nan 187 HB atravè tèsteur dite Brinell.

Echantiyon enspeksyon nan tèt, mitan ak ke nan menm bobin fil revele enkonsistan mikwostrikti rkwir: Klas 4, 5 ak 6 estrikti spheroidized coexist, ak dite sòti nan 184 HB a 189 HB. Mikwostrikti spheroidized ki pa kalifye, espesyalman depase pèrlit lamèl, redwi drastikman duktilite asye. Estrès tensile konsantre tou pre plan taye pandan koupe vid inisye fann transverse vid.

Figi 2 Mikwostrikti rkwit esfewoidize nan vid ki fann transverse

2.2 Fant Sifas sou gwo-Dyamèt Eksteryè Fen ak chanfrein woulèt yo

Fant sifas axial yo souvan jwenn sou gwo -dyamèt ekstèn ak chanfrein woulèt fini, ak fant pasyèl ki pwolonje sou fas fen yo. Enspeksyon patikil mayetik sou pati fini akimile abondan poud mayetik nan gwo -chamfer kote yo. Apre marinated cho (50% konsantrasyon endistriyèl asid idroklorik + 50% dlo, tranpe nan 70 degre pou 30 min), dans byen microcracks axial parèt atravè sifas chanfrein. Gen kèk mikwokran idantik ki egziste sou ti -chanfren fen.

Woulo ki gen fant axial ekstèn-dyamèt yo seksyone pèpandikilè ak direksyon fann pou analiz metalografik. Mikrograf montre fant fann an de kouch: kouch ekstèn krak koryas la ak dekarburizasyon sifas, ak kouch anndan krak amann gratis nan dekarburizasyon (Figi 3). Enspeksyon mikrostruktur nan baton fil anvan tout koreksyon idantifye yon kouch dekarburize kontinyèl 0.3 ~ 0.4 mm gwo twou san fon sou sifas asye (Figi4), ansanm ak gaye fant gwo twou san fon axial ak anpil reyur sifas ki pa fon.

Gwo ekspansyon radial deyò rive nan gwo -fen dyamèt ekstèn ak chanfrein pandan fòmasyon frèt, akonpaye pa travay di entans ak duktilite deteryore. Pre-defo sifas ki egziste deja (fant/rayures) andedan kouch dekarburize ak pèrlit lamèl pwopaje nan fant makwoskopik anba fòm estrès; rejyon an dekarburize alantou fant eritye domaj sifas orijinal soti nan matyè premyè pandan y ap seksyon ki pa -dekarburize fann devlope nan pwopagasyon krak nan Stamping. Kontrèman, ti -fen fòme lajan atravè deformation kontraksyon anndan ki anpeche ekspansyon krak.

Figi 3 kwa-Mofoloji krak axial sou dyamèt ekstèn woulo ki gen so

Figi 4 Sifas Decarburized kouch asye kri ak Microcracks Intergranular oksid sou sifas tèt

Fant fon ak rayures sou sifas deyò roulo yo retire nan operasyon fanm k'ap pile ki vin apre, tandiske sifas chanfrein rete san tè epi kenbe ti defo, sa ki lakòz akimilasyon poud mayetik pandan final enspeksyon MPI.

2.3 Stamping Folding Defo sou chanfrein roulo

Enspeksyon vizyèl nan woulèt ki fòme yo detekte defo plisman distribye simetrik sou aks santral sou tou de gwo-fen ak ti-chanfren. Se domaj mouri apre depanaj; plisman soti nan siplemantè "metal depase" sou fen lokal vid ki te pwodwi nan pwosedi taye.

Seksyon transvèsal-fraktire nan vid ki taye lenn prezante apwoksimatif kontou elips, ak fòs taye ki aliman sou aks minè nan elips. Gen yon zòn metal ki depase 1 ~ 2 mm lajè ki dechire sou tou de bout gwo aks, ki diferan de sifas taye pwòp yon lòt kote (Figi 5). Done estatistik yo endike pa gen okenn plisman chanfrein rive lè dite materyèl bwit kanpe alantou 192 HB; pliye parèt toujou pou materyo ki anba a 190 HB akòz duktilite twòp ki mennen nan chire burr / depase metal sou fen vid pandan koupe. Se poutèt sa, ba dite baz nan asye anvan tout koreksyon lakòz kwen chire iregilye ak chanfrein ki vin apre plisman apre fòme.

3 Amelyorasyon kalite materyèl bwit ak tès verifikasyon

Trase defo konkli kat dezavantaj enpòtan nan premye baton esè fil elektrik: (1) Ki pa -konfòme mikwostrikti rkwit spheroidized inegal; (2) Plis pase-kouch dekarburize sifas ki pa valab; (3) Fant sifas o aza ak reyur sou asye; (4) Dite recuit spheroidized undersized.

Figi 5 Chema Zòn Depase Chire-Metal yo sou Sifas Frakti Taye

Espesifikasyon teknik revize pou baton fil ki kalifye yo fòmile jan pi ba a:

Mikwostrikti rkwit esferoidize kontwole nan Klas 2 ~ 4 ak estrikti inifòm atravè yon sèl bobin fil;

Zewo dekarburizasyon sifas sou asye fini;

Pa gen okenn fant sifas oswa reyur mekanik pèmèt;

Spheroidized annealed dite reglemante soti nan 195 HB a 207 HB; rès atik teknik yo pa chanje.

Founisè repwovizyone fil esè ki konfòme yo ak espesifikasyon mete ajou: estrikti spheroidized klas 2 Klas, dite esansyèl 203 HB, konplètman decarburization -sifas gratis san fant oswa reyur. Egzamen Stamping pakèt ak materyèl amelyore elimine tout defo fòm ki pi wo a, ak kat-estasyon gwo-machin tèt frèt vitès rekòmanse pwodiksyon nòmal ki estab.

2026 1ye jen SemènWBM Prekòmandasyon pwodwi

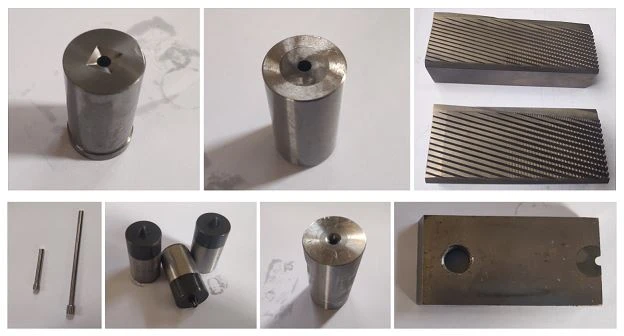

Woule mouri:
